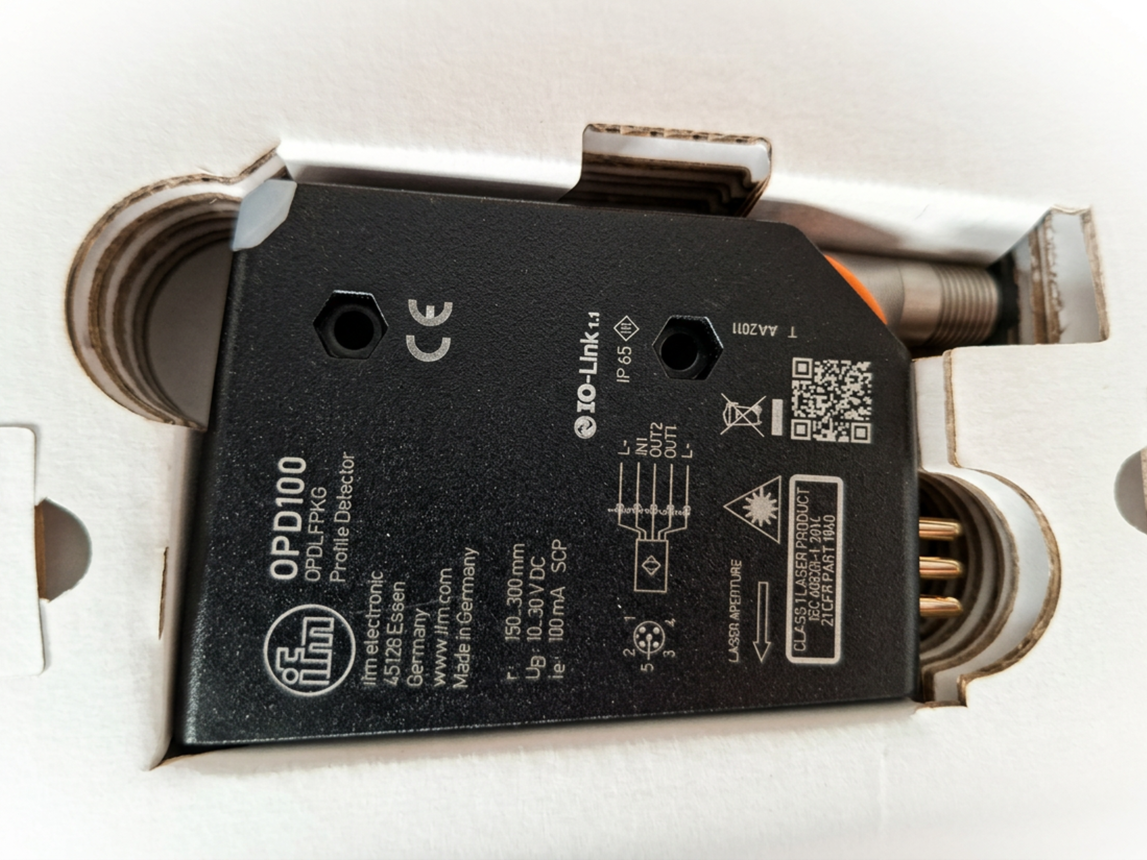

Capteur de profil IFM OPD100

Capteur de profil IFM OPD100

Le IFM OPD100 est un capteur de profil PMD Profiler conçu pour le contrôle de forme, d’orientation et d’assemblage des pièces directement sur ligne de production. Grâce à la technologie PMD (Time‑of‑Flight), il analyse le profil d’un objet indépendamment de la distance, offrant une grande tolérance de positionnement et une détection extrêmement fiable, même dans des environnements industriels difficiles.

Ce capteur est idéal pour les applications de contrôle qualité, de détection d’erreurs d’assemblage, de tri de pièces et d’inspection automatisée.

Caractéristiques principales

• Marque : IFM
• Modèle : OPD100
• Type : Capteur de profil PMD
• Technologie : PMD (Time‑of‑Flight)
• Source lumineuse : Lumière rouge 650 nm (Classe laser 1)
• Analyse : Profil 2D indépendant de la distance
• Fréquence de mesure : 5 Hz
• Zone de mesure :
  • Distance : 150…300 mm
  • Largeur : 45 mm (à 150 mm) / 90 mm (à 300 mm)
• Résolution :
  • Axe Z : 200 µm
  • Axe X : 250 µm
• Précision : ± 500 µm (sur fond blanc 90 %)
• Alimentation : 10…30 V DC
• Sorties : 2 sorties numériques PNP/NPN configurables
• Entrée : 1 entrée TOR (trigger)
• IO‑Link : Version 1.1
• Indice de protection : IP67
• Température de fonctionnement : –25…+60 °C
• Mise en service : Sans logiciel (boutons intégrés)

État général

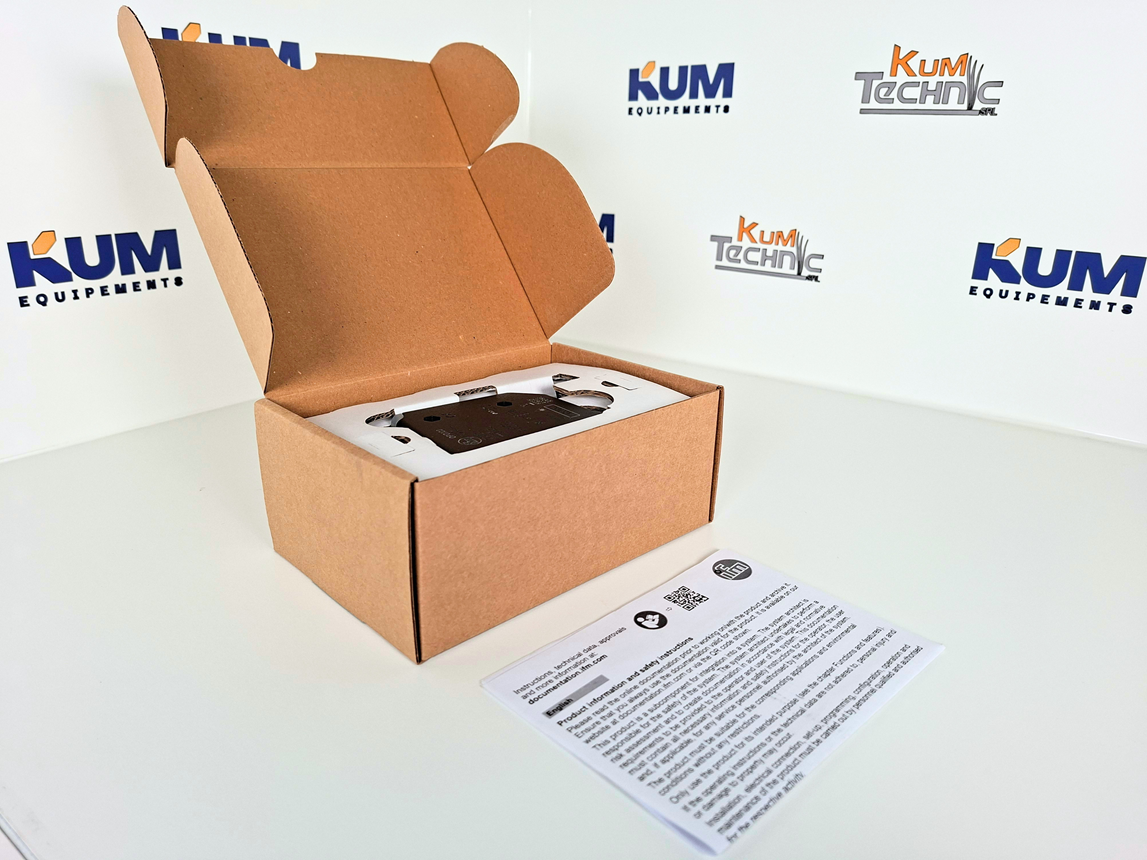

• Produit neuf
• Jamais utilisé
• Parfait pour installation immédiate

Applications

• Contrôle d’assemblage
• Vérification d’orientation
• Tri et classification de pièces
• Inspection en ligne
• Détection d’erreurs de montage
• Contrôle qualité automatisé
• Machines d’assemblage et robotique
