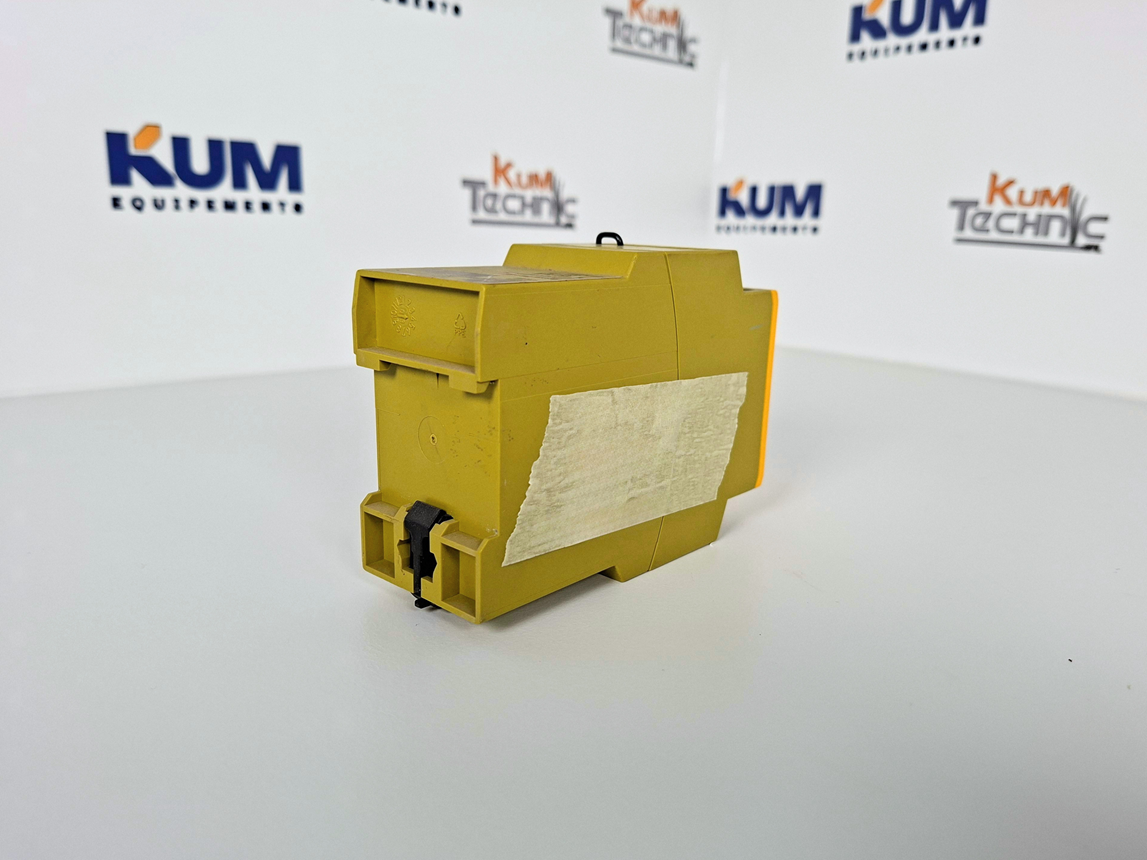

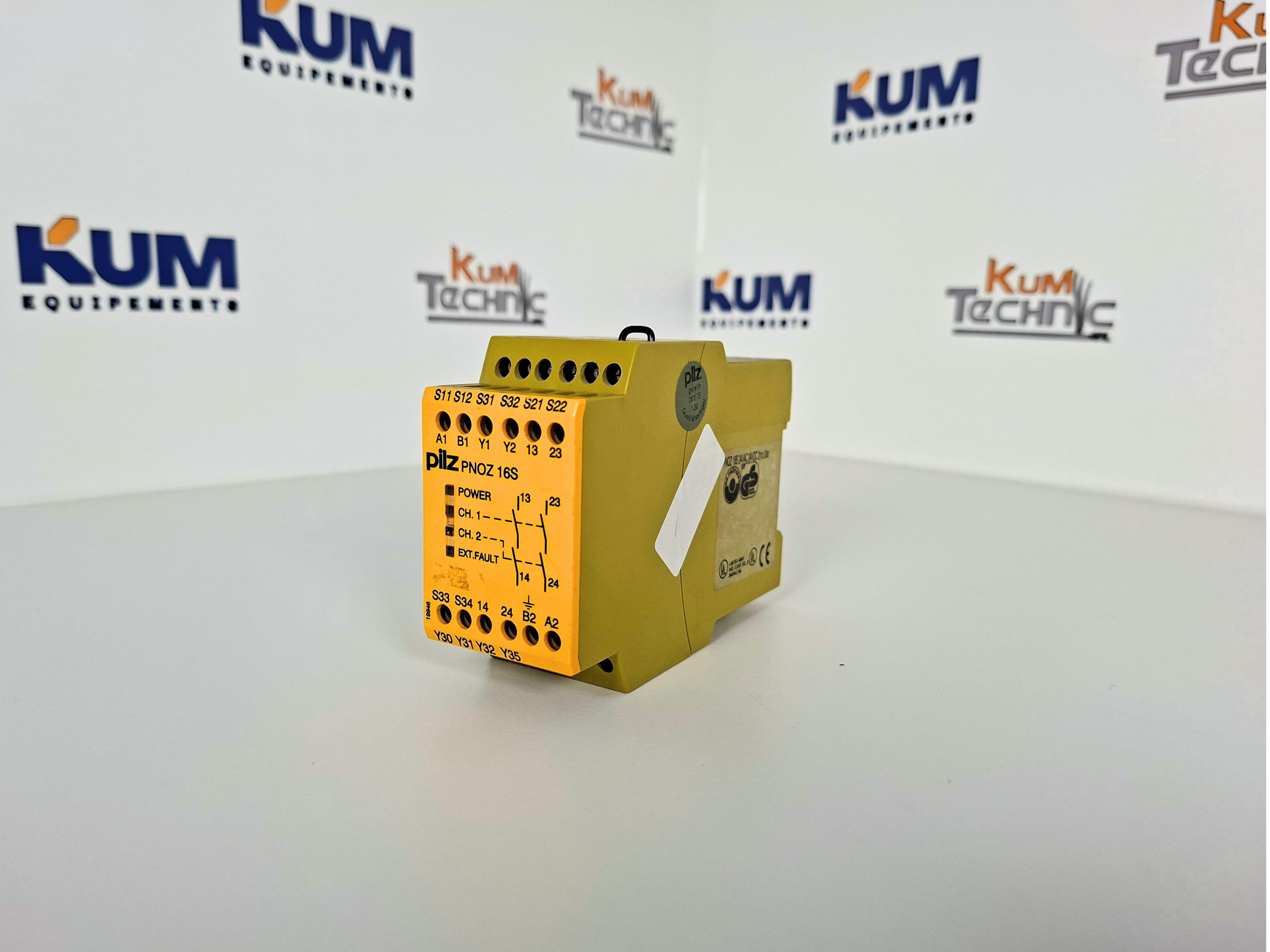

Pilz PNOZ 16S – Relais de sécurité

Pilz PNOZ 16S – Relais de sécurité

Le Pilz PNOZ 16S est un bloc logique de sécurité conçu pour la surveillance d’arrêts d’urgence, de protecteurs mobiles, de tapis sensibles et de bords sensibles. Il dispose de 2 sorties de sécurité et de sorties statiques permettant de signaler l’état des canaux, la présence de tension et les défauts externes (EXT.FAULT). Son architecture redondante avec auto‑surveillance garantit un haut niveau de sécurité même en cas de défaillance d’un composant.

Caractéristiques principales

• Marque : Pilz
• Modèle : PNOZ 16S
• Type : Relais / bloc logique de sécurité
• Tensions d’alimentation : 24 V AC/DC · 42 V AC / 24 V DC · 48 V AC / 24 V DC · 110 V AC / 24 V DC · 115 V AC / 24 V DC · 120 V AC / 24 V DC · 230 V AC / 24 V DC · 240 V AC / 24 V DC
• Sorties de sécurité : 2 contacts N/O
• Sorties statiques : signalisation état / tension / défauts
• Entrées compatibles : arrêt d’urgence · protecteur mobile · tapis sensible · bord sensible
• Commande : 1 ou 2 canaux (avec détection de courts‑circuits)
• Réarmement : automatique ou manuel
• Montage : Rail DIN 35 mm
• Consommation : 3,5 VA (AC) · 2,0 W (DC)
• Pouvoir de coupure : AC1 : 240 V / 8 A · DC1 : 24 V / 8 A · AC15 : 230 V / 5 A · DC13 : 24 V / 6 A
• Protection contacts : fusible rapide 10 A ou disjoncteur 6 A
• Sorties statiques : 24 V DC / 20 mA
• Température d’utilisation : –10…+55 °C
• Température de stockage : –40…+85 °C
• Indice de protection : IP54 (installation) · IP40 (boîtier) · IP20 (bornes)
• Résistance aux vibrations : EN 60068‑2‑6

État général

• Bon état visuel
• Entièrement fonctionnel
• Convient pour une mise en service immédiate
• Produit testé et opérationnel

Applications

• Arrêts d’urgence
• Protecteurs mobiles (portes, capots, carters)
• Tapis sensibles
• Bords sensibles
• Circuits de sécurité simples sur machines industrielles
